云顶国际

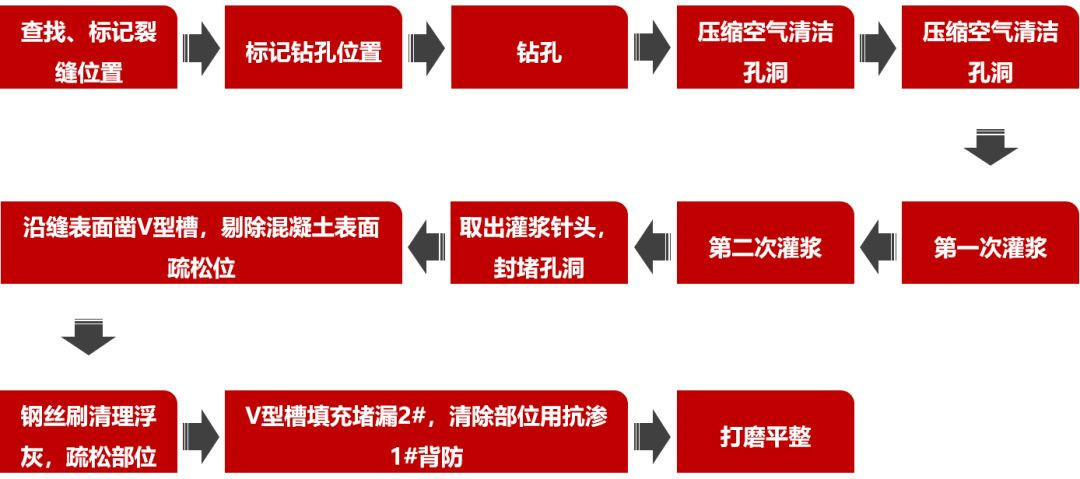

一、工艺图





二、过程详解

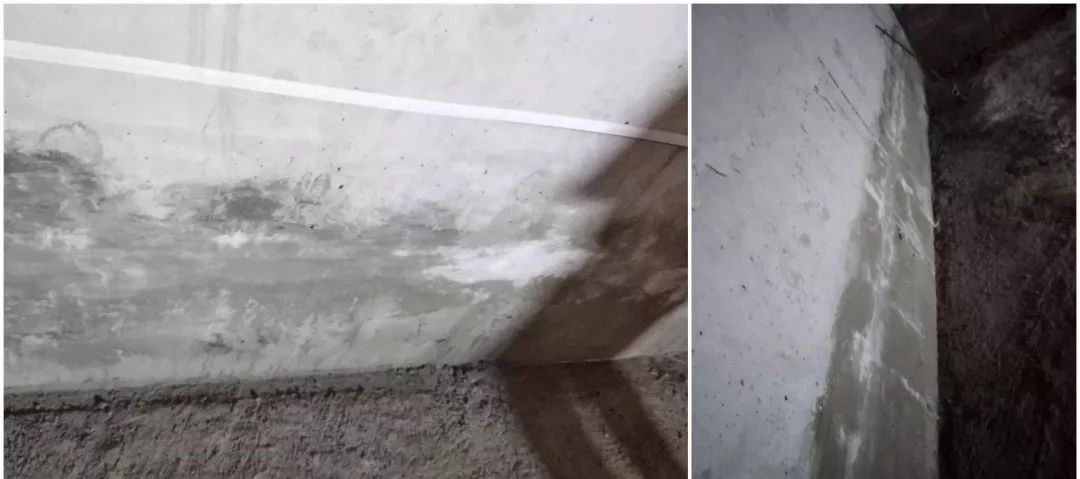

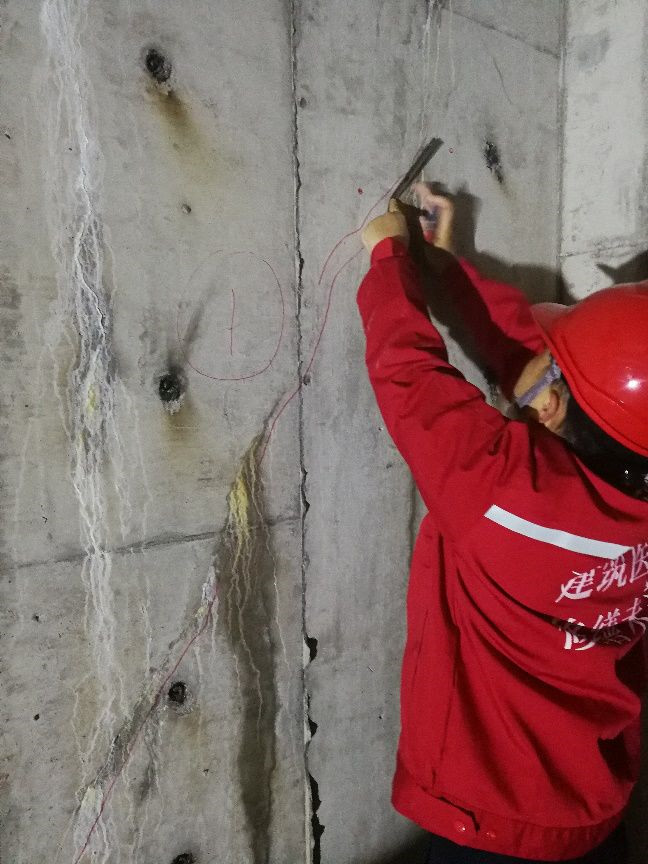

查找、象征裂缝地位



裂缝是表在的阐发大局
。查找、象征裂缝时应该在混凝土表表
。即若是有饰面层、腻子层等滋扰层时，应该先期断根
。

象征钻孔地位

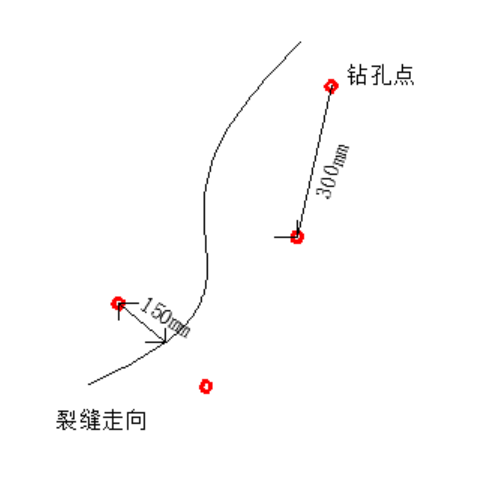

混凝土裂缝钻孔地位示意图

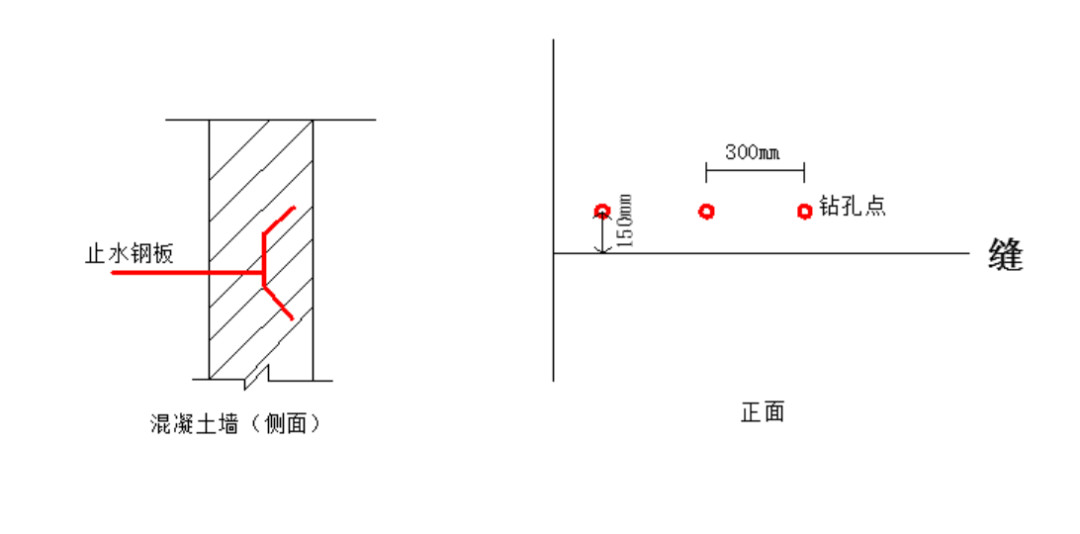

止水钢板引发的裂缝钻孔示意图

钻孔的地位宜散布在裂缝两侧

？拙嗔逊15cm，孔之间距离30cm，呈梅花状交错排布
。针对分歧的裂缝选取分歧的地位钻孔
；炷亮逊，两侧钻孔；有止水钢板的施工缝，单侧钻孔
。

钻孔

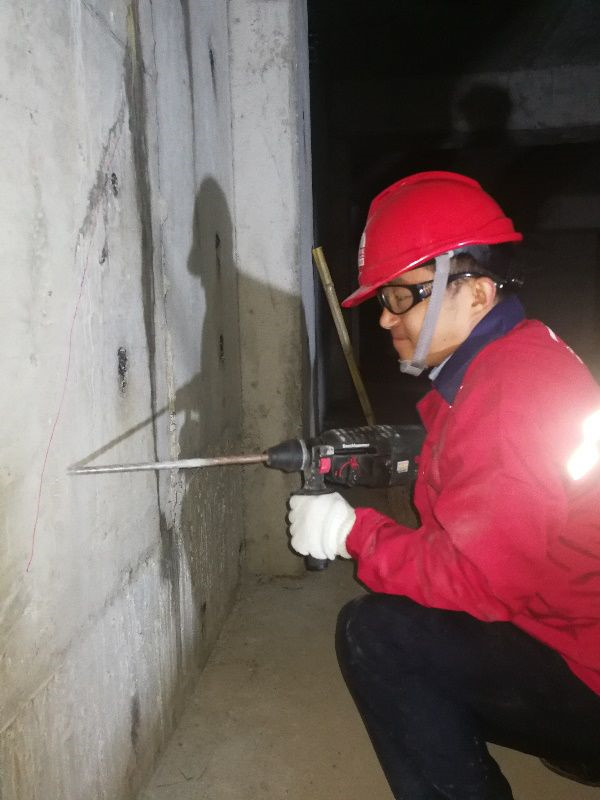

钻孔作业

在象征的地位钻孔
。钻孔的方向，朝向裂缝，垂直混凝土表表45°倾斜交叉钻孔
。钻孔用钻头直径宜为14mm（凭据灌浆针头直径调整）
。钻孔深度混凝土厚度 1/2 至 2/3 处
。

压缩空气清洁孔洞

改装后的打气筒

清洁作业

钻孔过程中，未免在孔洞中留有浮灰
。浮灰会影响灌浆资料与基层混凝土的粘结强度，所以必须断根
。利用压缩空气清洁孔洞
。最单一的法子是用打气筒（去除夹口）直接打气算帐
。

装置灌浆针头

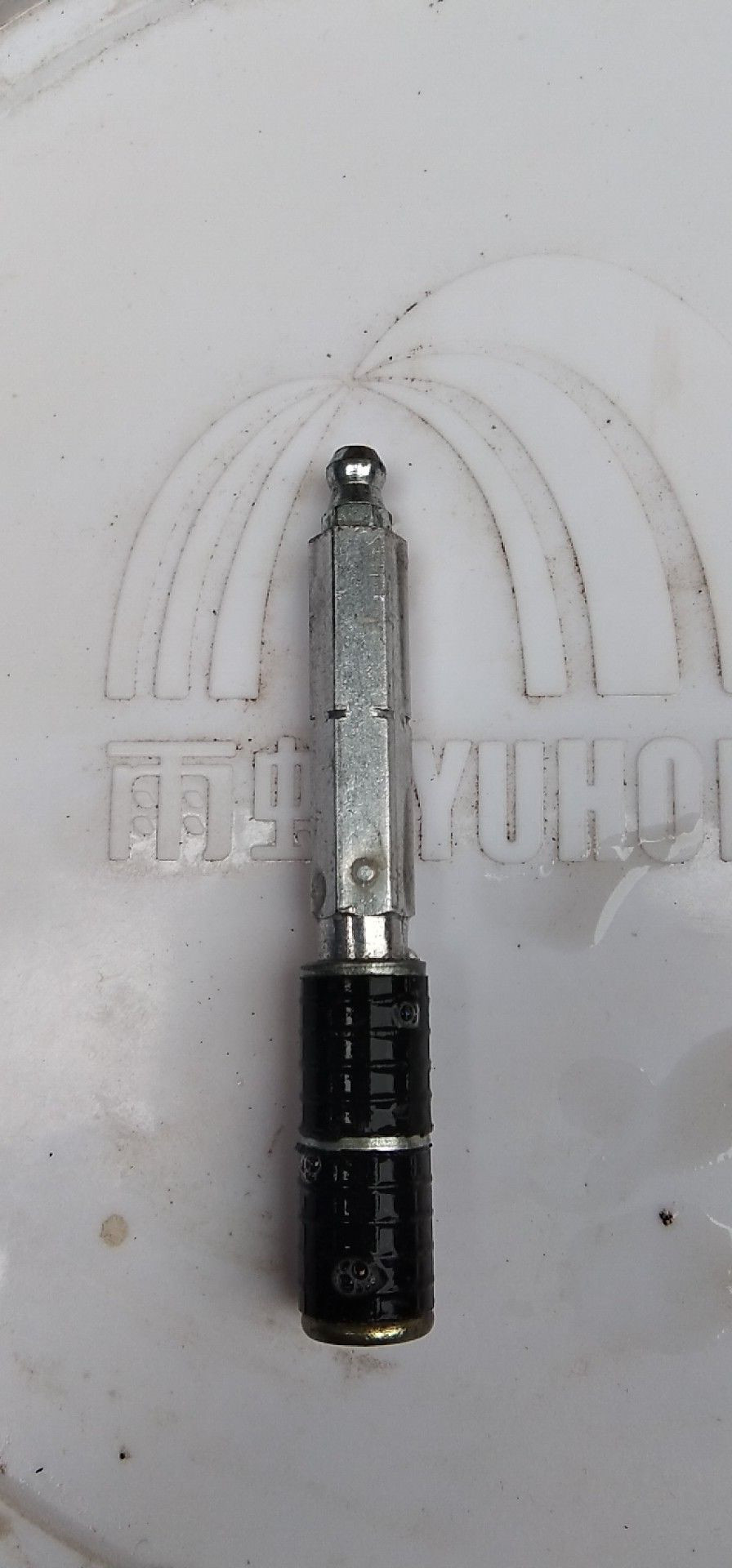

灌浆针头

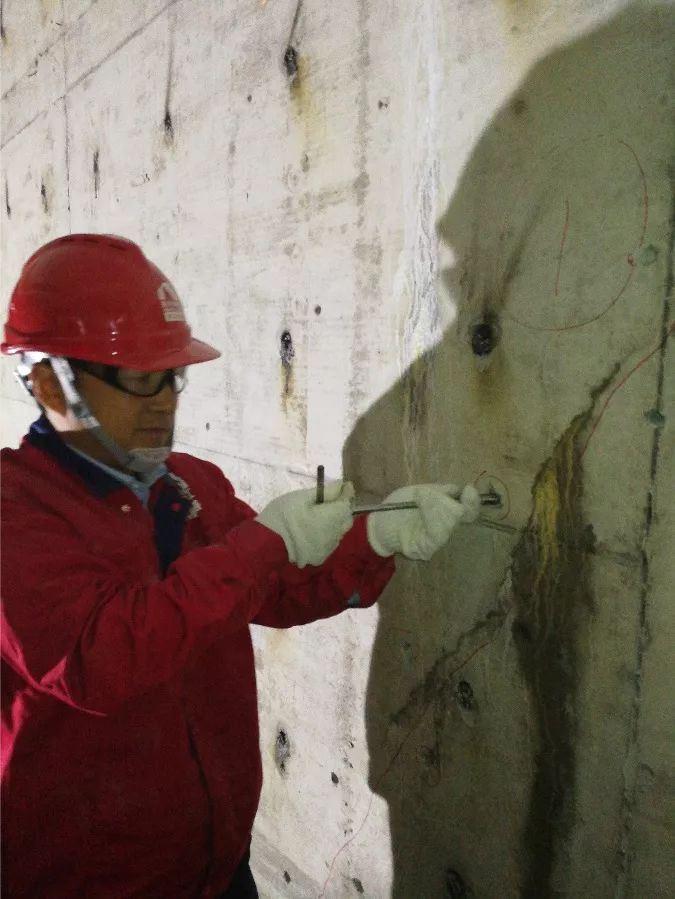

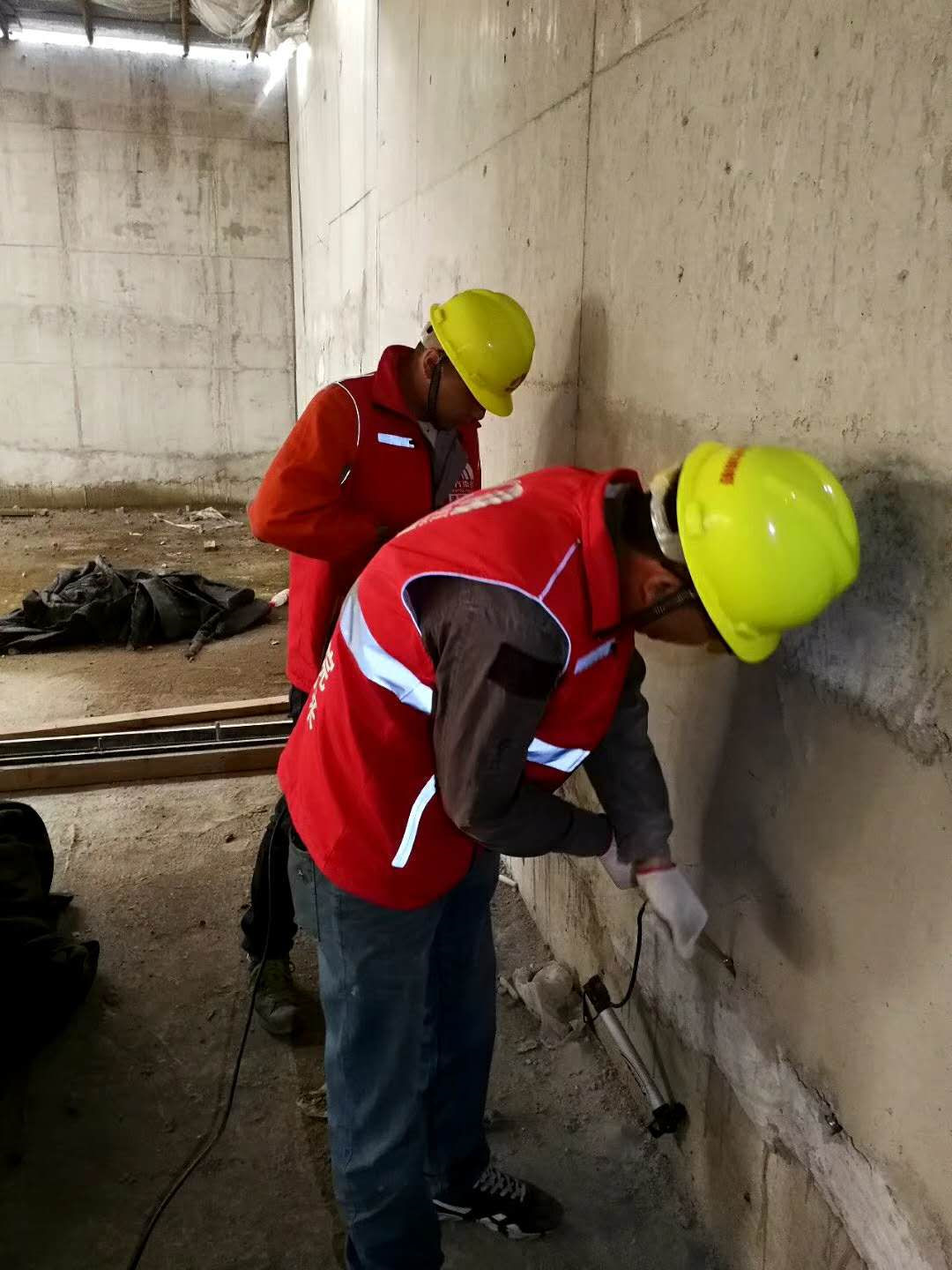

装置针头作业

装置灌浆针头
。用手塞入孔洞，而后用套筒扳手拧紧
。

第一次灌浆

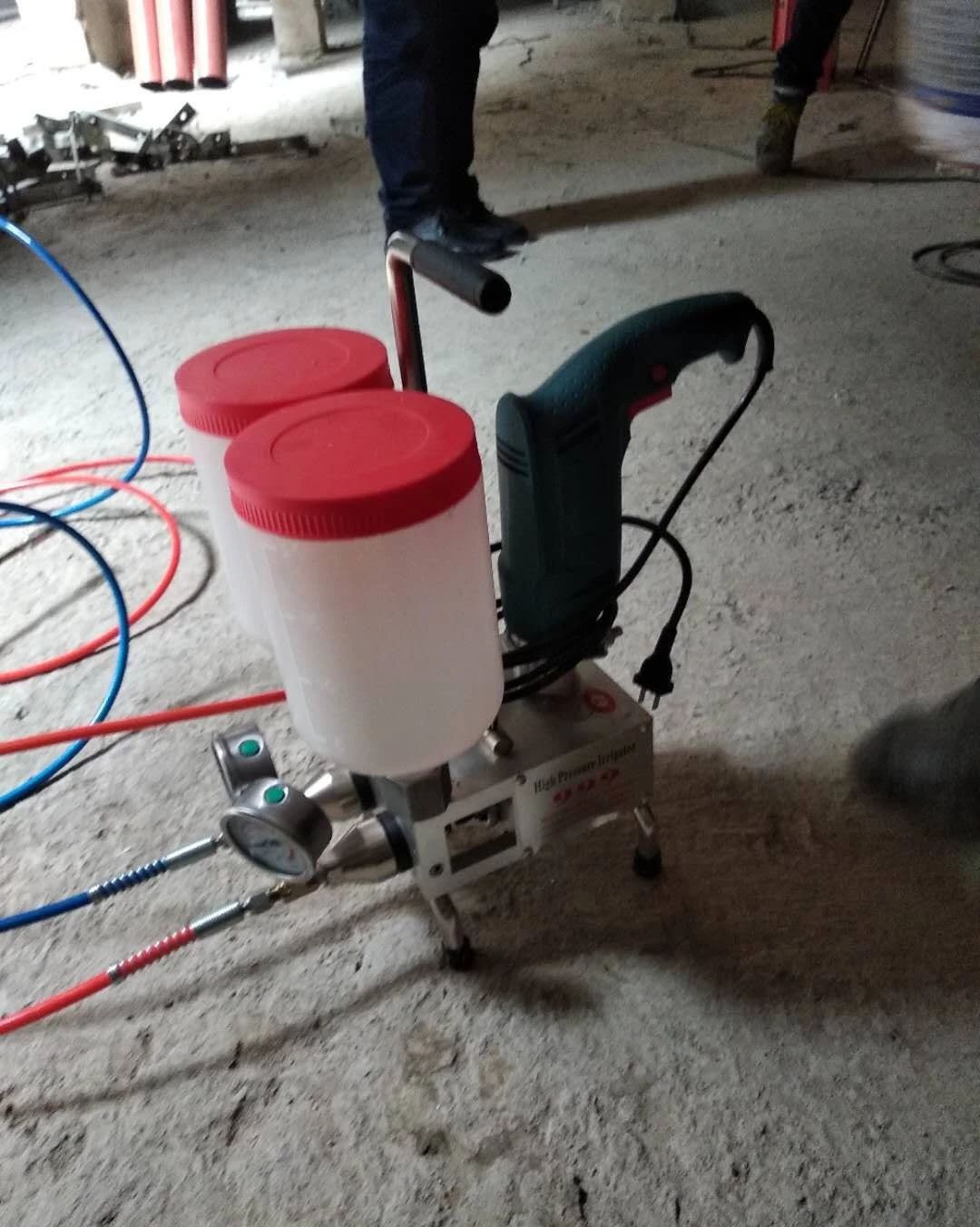

灌浆机

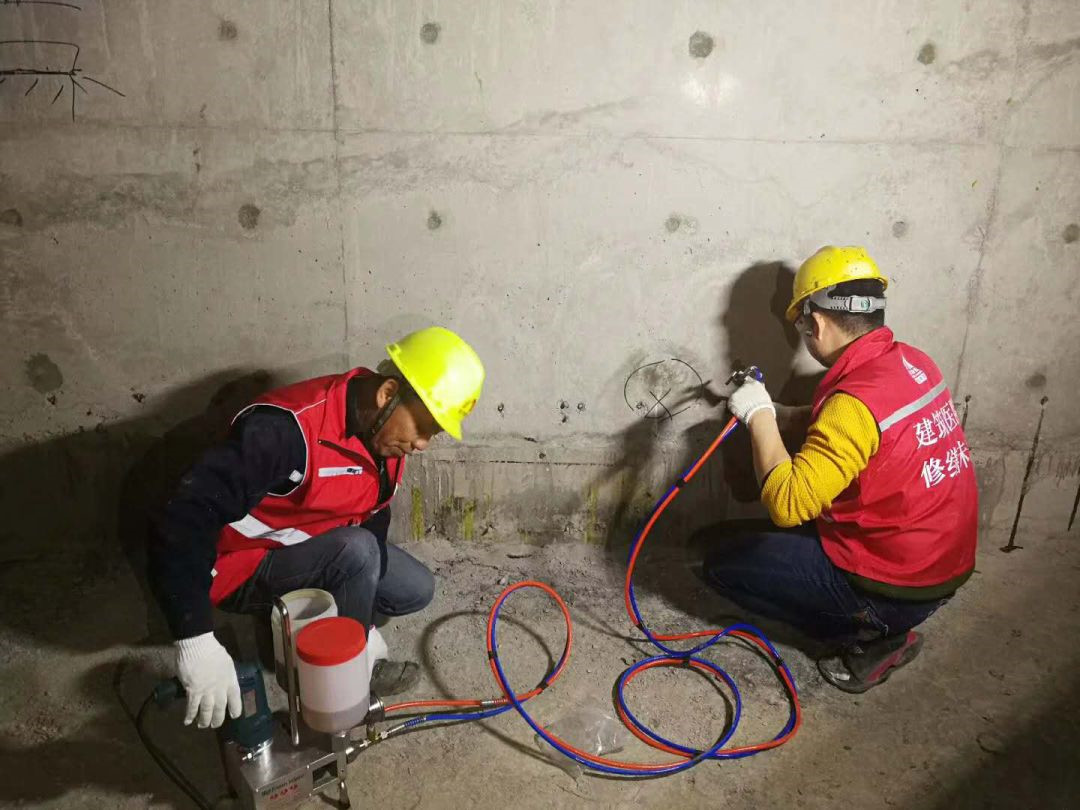

灌浆作业

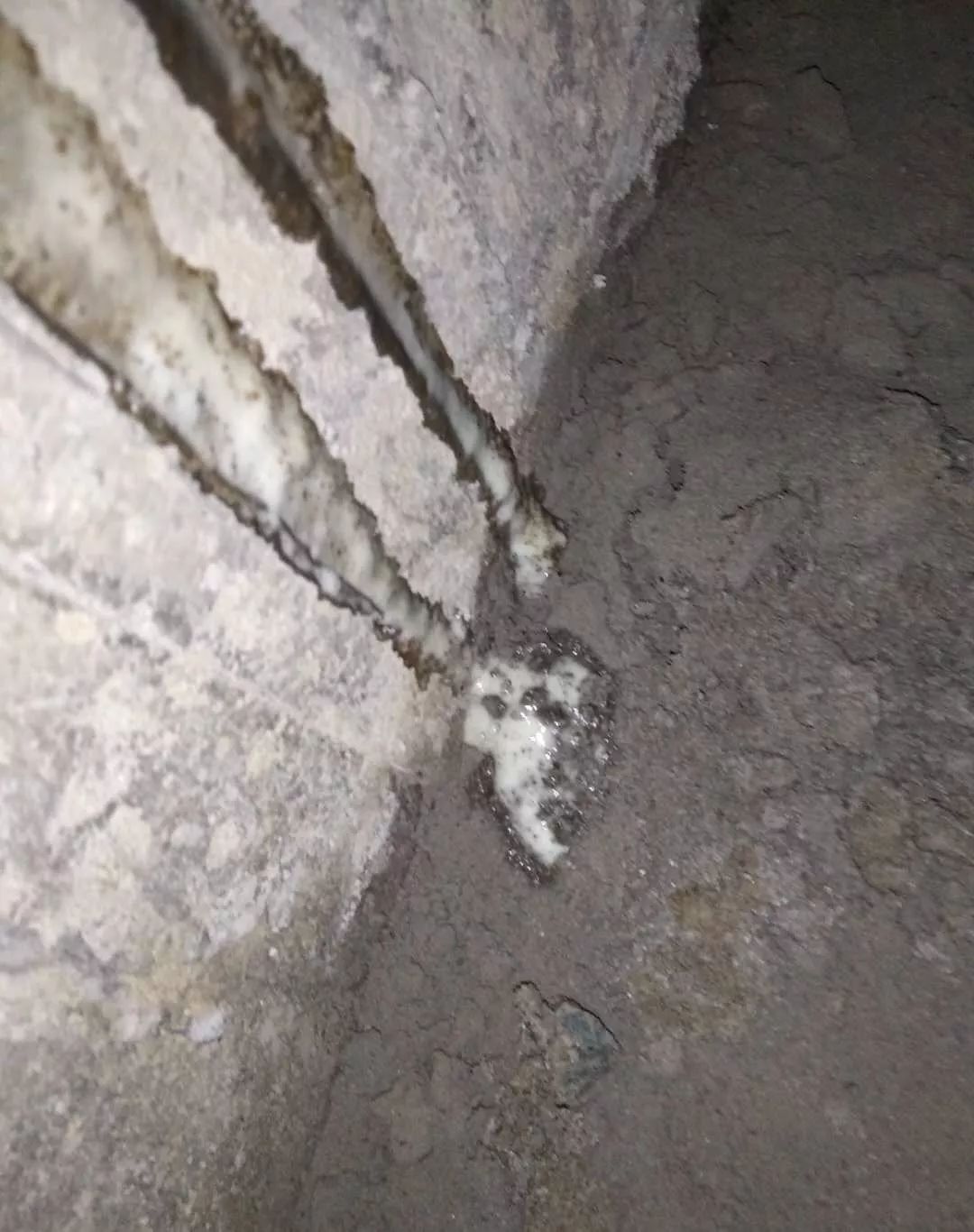

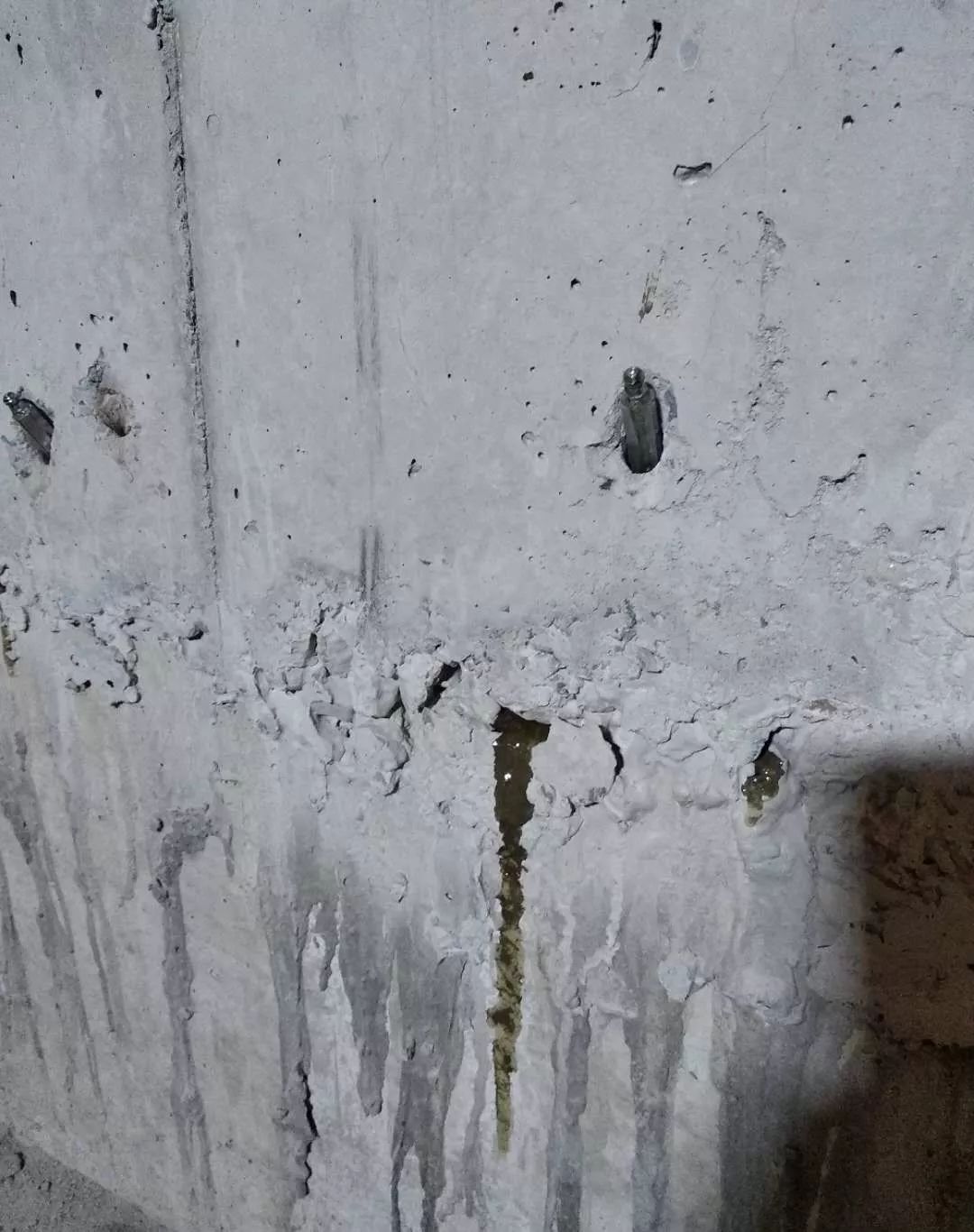

第一次灌浆成效

灌浆选取的是CG-P105
。这款资料，遇水发泡，不遇水自固化密实
。

由于灌浆料粘度较大，灌浆机械宜选取斗式灌浆机，而非吸管式
。不然容易由于粘度大，吸不动
。双液或单液灌浆机的选择，随机而定
。由于固化功夫的问题，推荐使用双液灌浆机
。加料方便，预防由于突发情况，造成搅拌好的灌浆料报废
。

双液灌浆机灌浆作业时，必要关注白料黑料的配比
。由于自重和粘度分歧，黑料的下料速度相对较慢，在液面高度节造上该当适当区别
。

灌浆作业，速度宜慢
。每次开动灌浆机开关，3秒左右就应该停下
。而后屡次反复，直到有浆料从裂缝中溢出
。必要注明的是，灌浆的主张是让灌浆料流动渗入到裂缝处填塞，而非从灌浆孔溢出
。所以灌浆速度要慢，要有间断（给浆料有渗入的功夫），每次压力不宜加的过大
。灌浆压力宜节造在 0.15-0.2Mpa
。

第二次灌浆

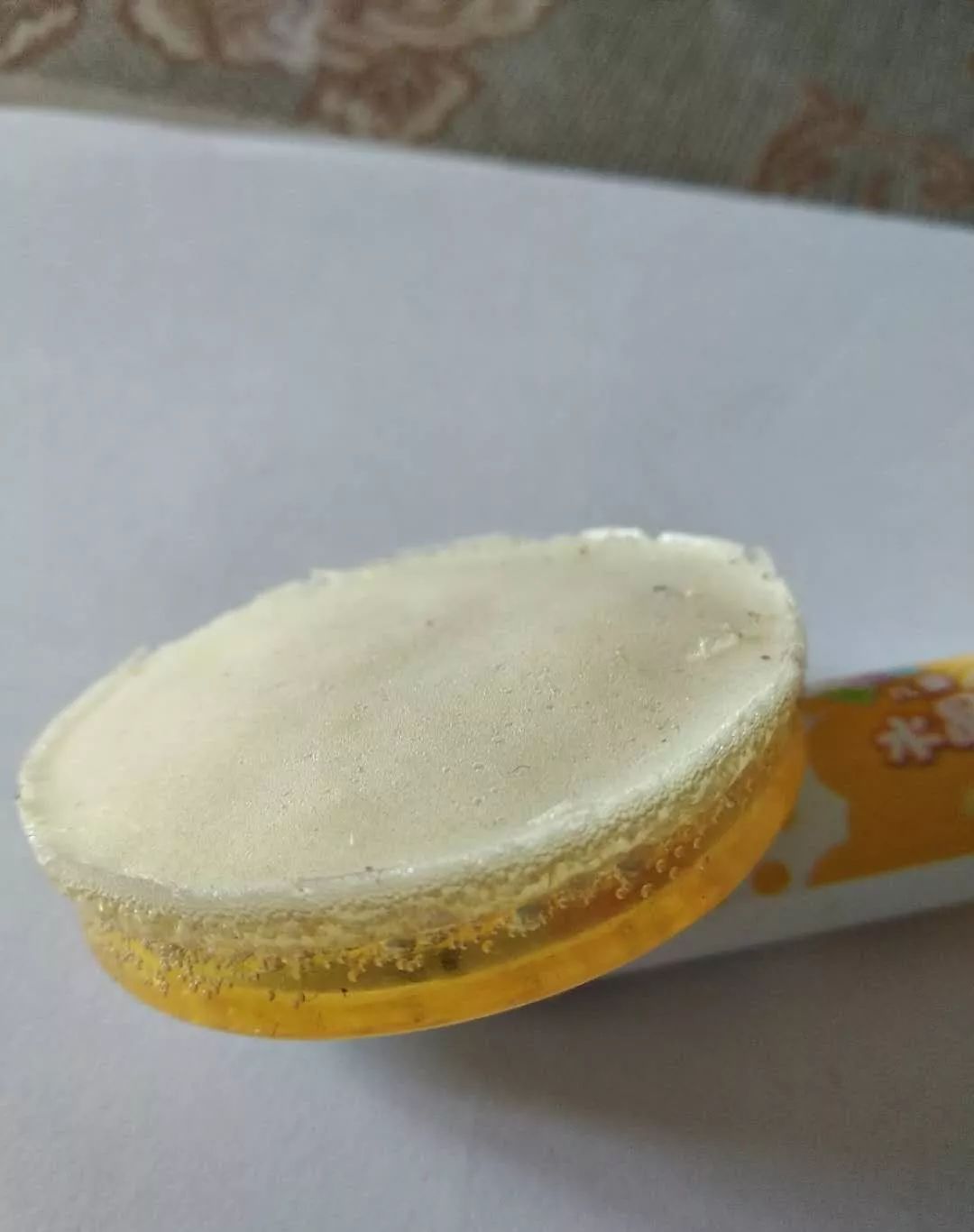

CG-P105固化后正面
（与空气接触）

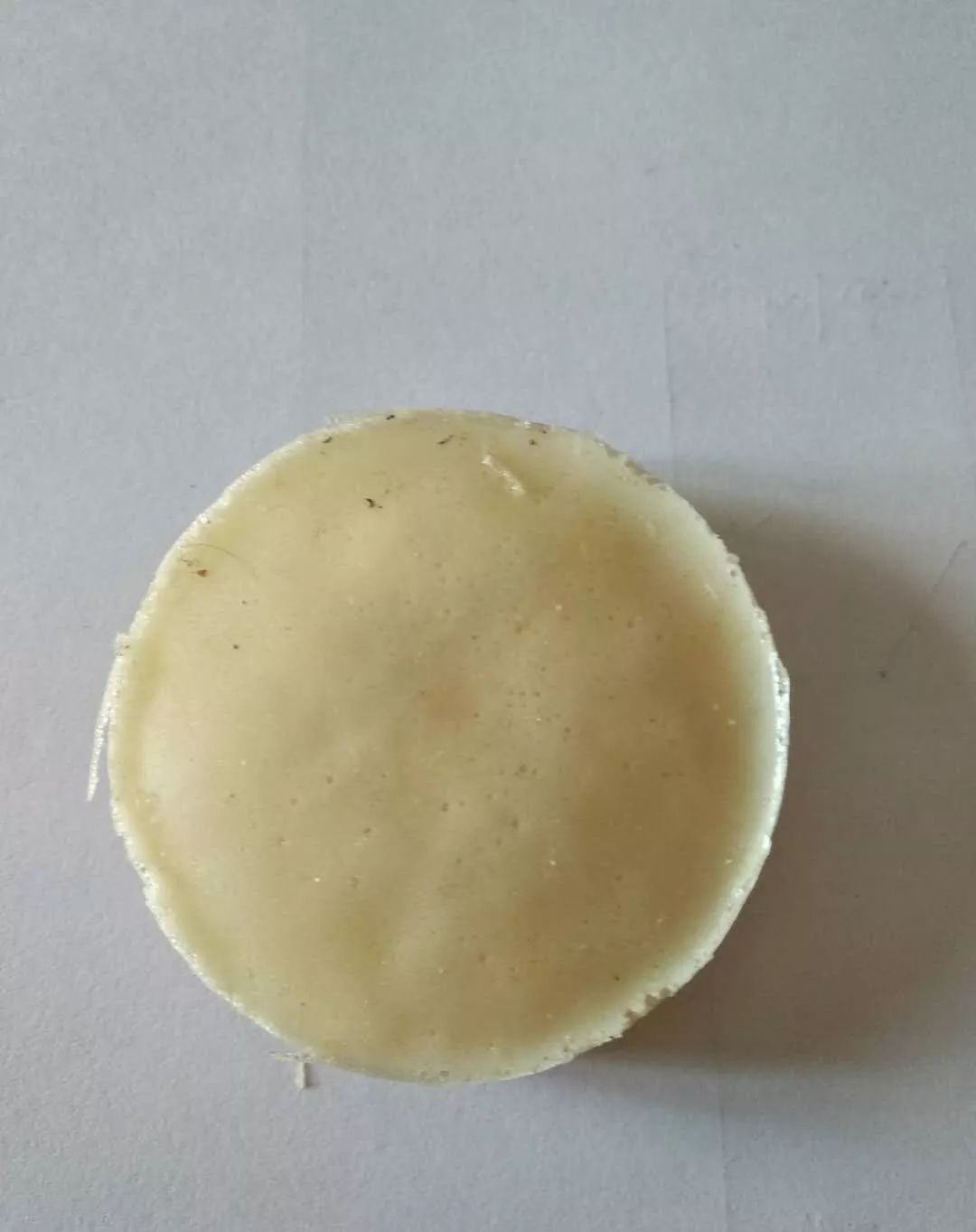

CG-P105固化后背面
（不与空气接触）

CG-P105固化后

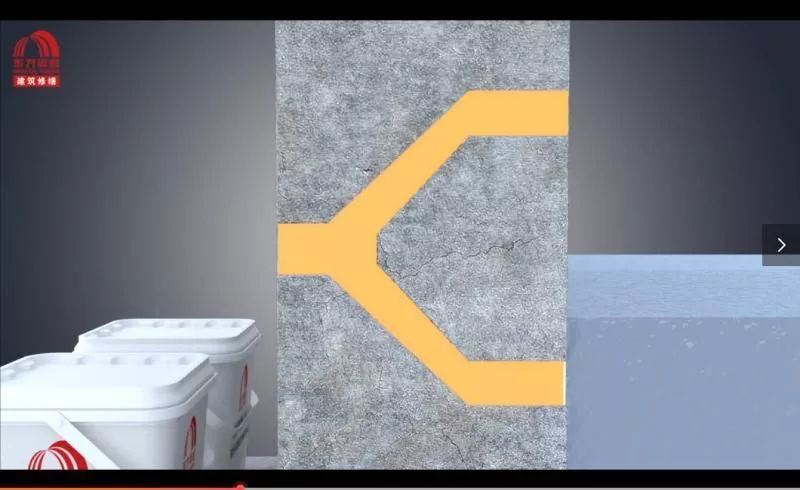

CG-P105灌注

CG-P105 遇水发泡

不遇水自固化密实

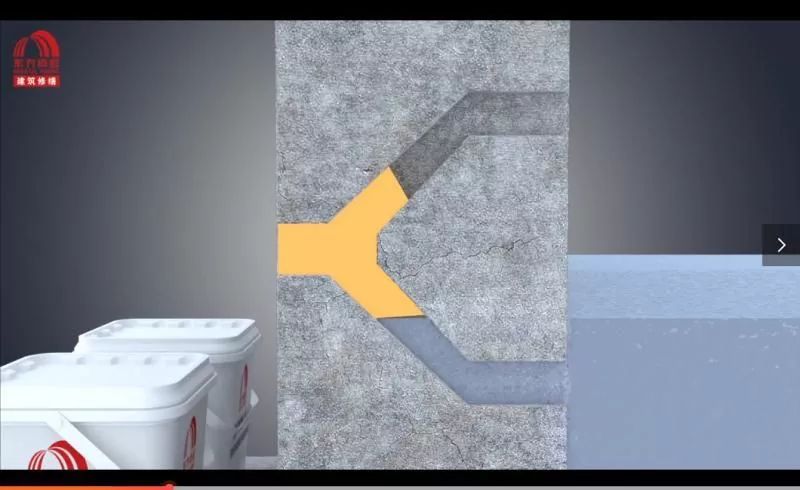

第二次灌注，填充第一次发泡部门，自固化密实

CG-P105遇水发泡，不遇水自固化密实
。遇水发泡后，泡棉较软，内部空腔结构多，空腔壁薄
。第二次灌浆将空腔结构全数填充，实现灌浆类在裂缝内不接触水的全覆盖，全数自固化密实
。

第二次灌浆的功夫宜在第一次灌浆后15-20分钟后进行
。若是第一次灌浆，裂缝内部没有水，没有在表表发泡，则不必要进行第二次灌浆
。

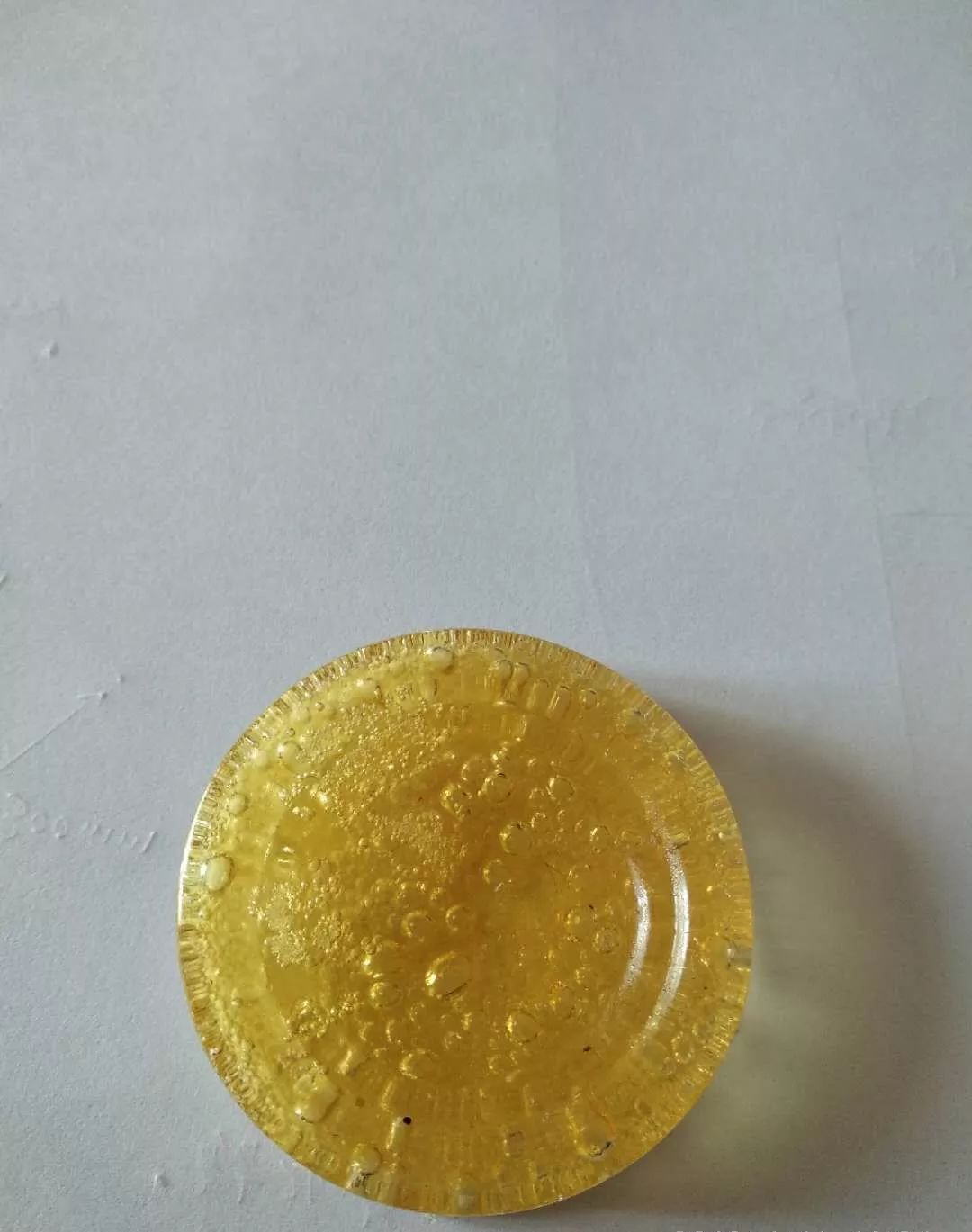

现场取样，在塑料杯中固化
。由于表表和空气接触，空气中湿度较大，在表层形成了发泡；在不接触空气的背面，形成了自密实固化
。

取出灌浆针头，封堵洞口

取灌浆针头、封堵洞口作业

灌浆针头必要取出，用堵漏2#进行孔洞封堵
。灌浆针头为铝制品
。若是残留在墙体内部，由于其和混凝土的热胀冷缩系数分歧，将来容易在针头针头周边由于温杜爪力形成裂缝
。

沿缝表表凿V型槽，剔除混凝土表表疏松部位

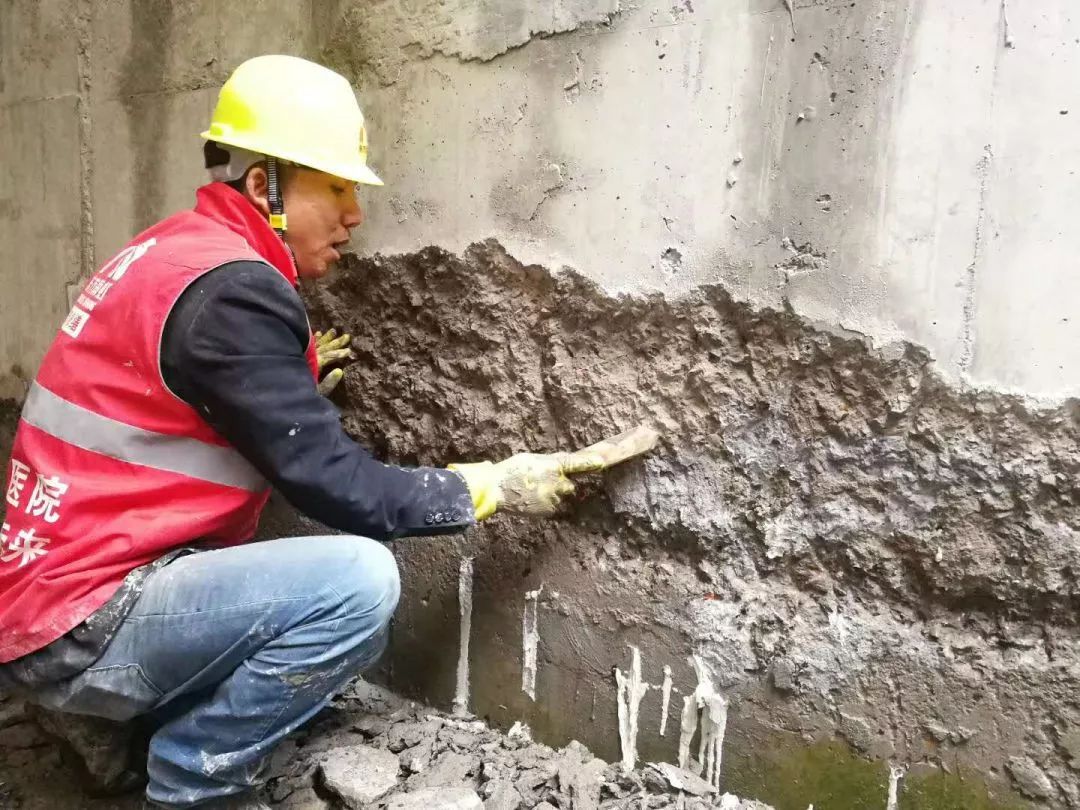

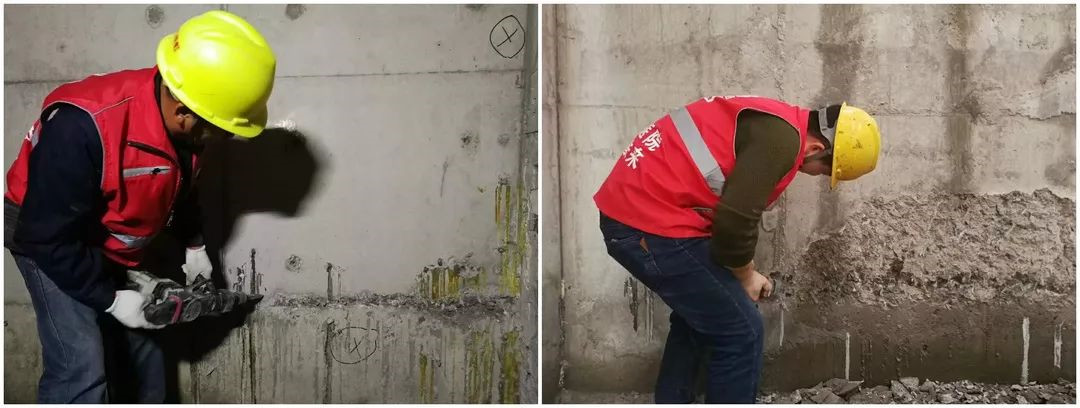

凿槽、剔除作业

裂缝经过之前的屡次维建容易在表表形成疏松结构，或者由于混凝土密实度较差，表层疏松
。必要沿缝表表凿V型槽，深度3-4cm
。剔除混凝土表表疏松结构
。

钢丝刷算帐浮灰，疏松部位

钢丝刷

刷、剔出作业

由于凿槽、剔除作业，混凝土表层可能有松动，必要用钢丝刷算帐
。

V型槽填充堵漏2#，断根部位用抗渗1#背防

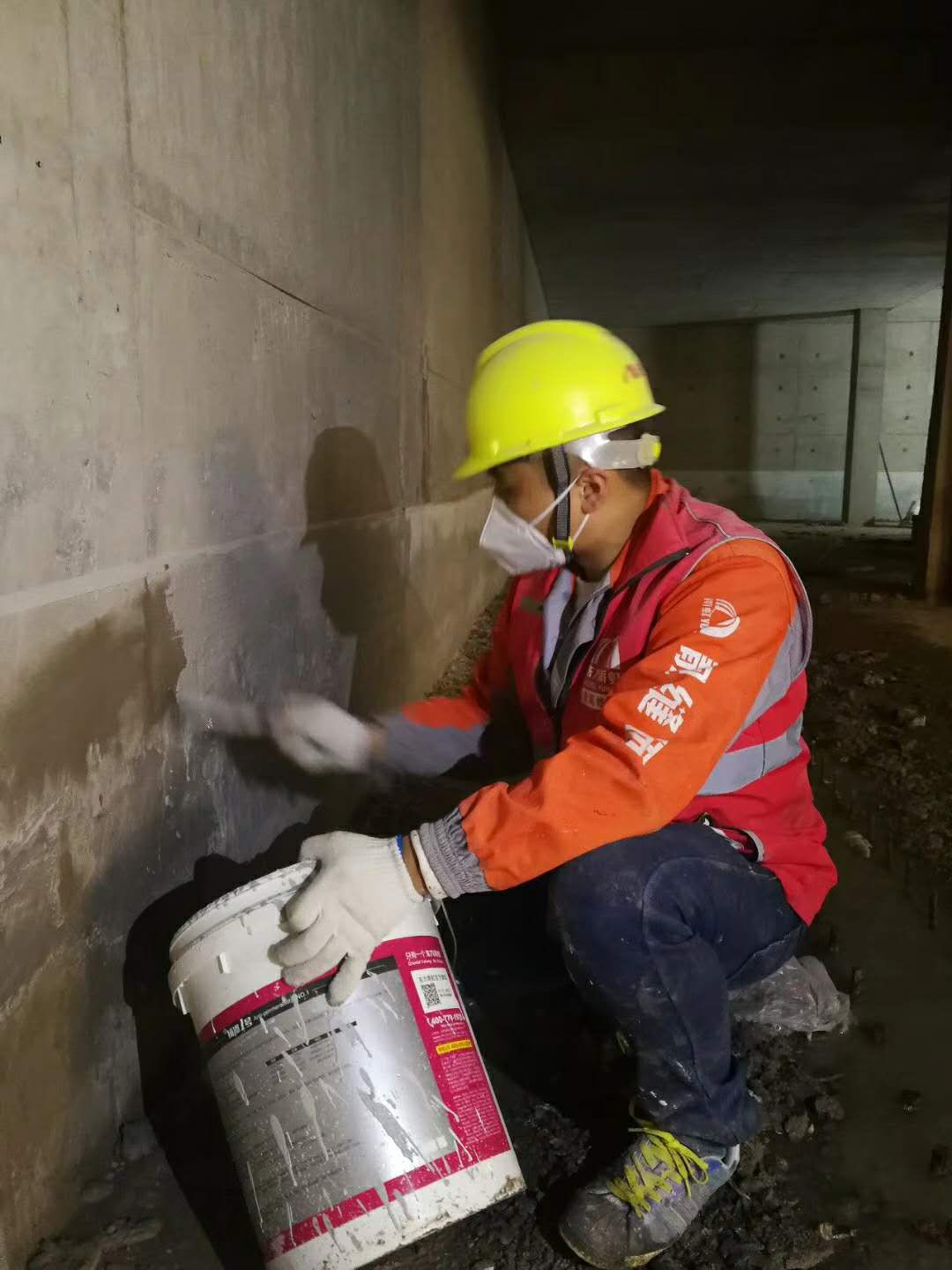

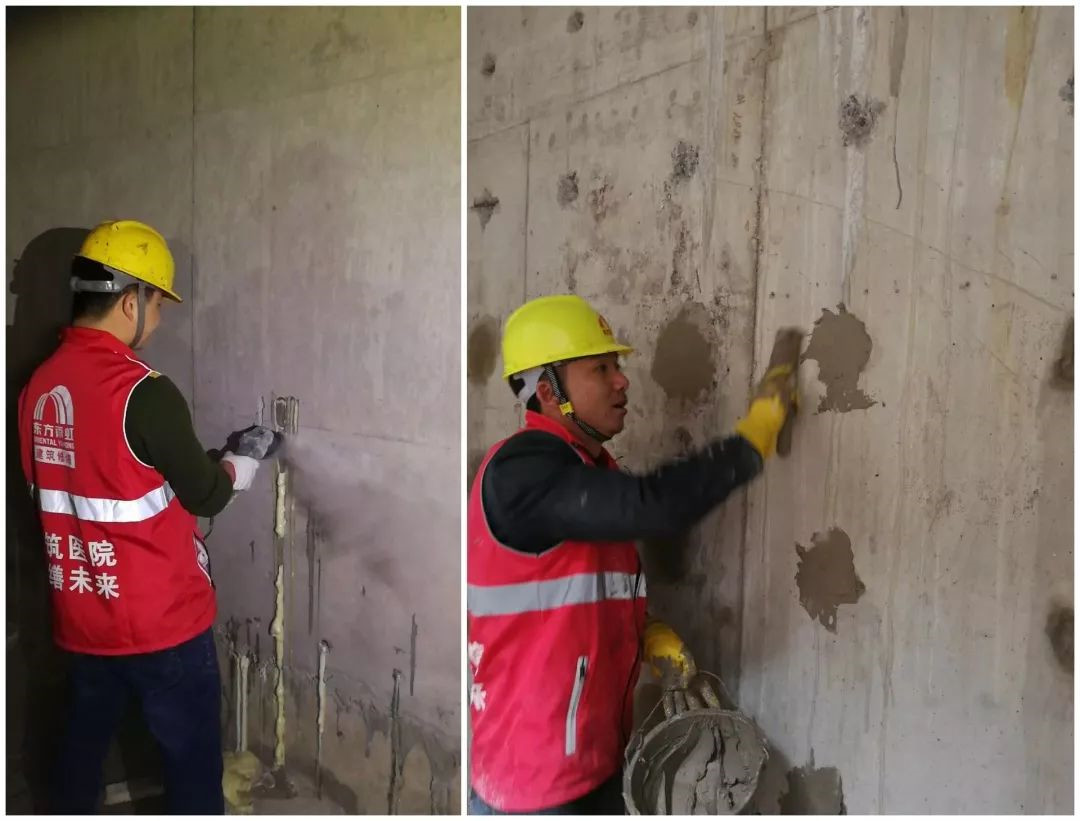

背防作业

选取凝固功夫较长的堵漏2#进行封堵作业
。预防由于凝固速度过快，造成裂缝的产生
。断根部位用抗渗1#做整体背防，复原混凝土的设计强度
。

打磨平坦

施工实现后的作业面

背防作业之后，待抗渗1#齐全起强度后，必要打磨作业，复原表表的平坦度，为后续的饰面处置做好筹备
。
